Windows程序设计__孙鑫C++Lesson10《图形绘制及各类对话框》

本节要点:
1.图形绘制
2.图形绘制参数设置
3.对话框控件的着色
4.自绘制button的创建
5.贴图操作(将位图显示到视图)
//**************************************************************************
1.图形绘制
点,直线,矩形,椭圆
实验代码:
//**************************************************************************
void CGraphicView::OnLButtonUp(UINT nFlags, CPoint point)
{
// TODO: Add your message handler code here and/or call default
CClientDC dc(this);
//画笔线型无需switch判断看其定义
//画笔线宽是按用户设置线宽设置
//画笔颜色从颜色对话框选择
CPen pen(m_nLineStyle,m_nLineWidth,m_clr);
CPen* pOldPen=dc.SelectObject(&pen);
switch(m_nDrawType)
{
    case 0:
         dc.SetPixel(point,RGB(255,0,0));
   break;
    case 1:
      dc.MoveTo(m_ptOrigin);
         dc.LineTo(point);
   break;
     case 2:
         dc.Rectangle(CRect(m_ptOrigin,point));
   break;
case 3:
         dc.Ellipse(CRect(m_ptOrigin,point));
   break;
default:
  break;
}
dc.SelectObject(pOldPen);
CView::OnLButtonUp(nFlags, point);
}
//**************************************************************************
绘图效果如下:

2.图形绘制参数设置
(1)线型设置及示例功能
//通过关联成员变量设置线型
void CGraphicView::OnSet()
{
// TODO: Add your command handler code here
CDlgSetting dlg;
    dlg.m_nLineWidth=m_nLineWidth;
dlg.m_nLineStyle =m_nLineStyle;
dlg.m_clr =m_clr;
if( IDOK==dlg.DoModal() )
{
       m_nLineWidth=dlg.m_nLineWidth ;
    m_nLineStyle=dlg.m_nLineStyle;
}
}
//通过在示例控件上以用户选择重画直线作为示例
void CDlgSetting::OnPaint()
{
CPaintDC dc(this); // device context for painting

// TODO: Add your message handler code here
UpdateData();
    CPen pen(m_nLineStyle,m_nLineWidth,m_clr);//参数由重用户选择
CPen* pOldPen=dc.SelectObject(&pen);
CRect rect;
GetDlgItem(IDC_SAMPLE)->GetWindowRect(&rect);//屏幕坐标
ScreenToClient(&rect);//屏幕坐标转换为客户坐标
    dc.MoveTo(rect.left+20,rect.top+rect.Height()/2);//绘制示例线
dc.LineTo(rect.right-20,rect.top+rect.Height()/2);
dc.SelectObject(pOldPen);
// Do not call CDialog::OnPaint() for painting messages
}
(2)颜色选择
//使用系统颜色对话框
void CGraphicView::OnColordlg()
{
// TODO: Add your command handler code here
CColorDialog ColorDlg;
//ColorDlg.m_cc.Flags=CC_RGBINIT;//出错因为先前已有标记被清除
ColorDlg.m_cc.Flags |=CC_FULLOPEN | CC_RGBINIT;
ColorDlg.m_cc.rgbResult = m_clr;
    if( IDOK==ColorDlg.DoModal() )
{
     m_clr=ColorDlg.m_cc.rgbResult;
}
}
(4)字体选择
//使用系统字体对话框
void CGraphicView::OnFont()
{
// TODO: Add your command handler code here
CFontDialog FontDlg;
LOGFONT lf;
     if( IDOK==FontDlg.DoModal() )
{
   if(m_font.m_hObject )
   m_font.DeleteObject();
  memcpy(&lf, FontDlg.m_cf.lpLogFont, sizeof(LOGFONT));
  m_font.CreateFontIndirect(&lf);//关联字体
  m_strFontName=lf.lfFaceName;
}
Invalidate();
}
//***************************************************************************8
3.对话框控件的着色
//对WM_CTLCOLOR消息进行处理
HBRUSH CDlgSetting::OnCtlColor(CDC* pDC, CWnd* pWnd, UINT nCtlColor)
{
HBRUSH hbr = CDialog::OnCtlColor(pDC, pWnd, nCtlColor);

// TODO: Change any attributes of the DC here
if(IDC_LINE_STYLE==pWnd->GetDlgCtrlID())//线型控件着色
{
  pDC->SetTextColor(RGB(255,0,0));
  pDC->SetBkMode(TRANSPARENT);
  return m_brush;
}
if(IDC_LINE_WIDTH==pWnd->GetDlgCtrlID())//线宽控件着色
{
  pDC->SetTextColor(RGB(255,0,0));
  pDC->SetBkColor(RGB(0,0,255));
  return m_brush;
}
if(IDC_TEXT==pWnd->GetDlgCtrlID())//测试文本框,字体选择
  pDC->SelectObject(&m_font);
// TODO: Return a different brush if the default is not desired
return hbr;
}

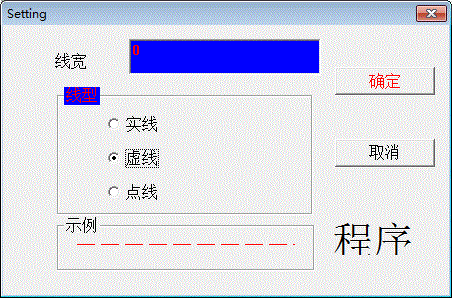

//着色的对话框控件如下图:

4.自绘制button的创建
插入一个CTestButton类，基类选择CButton,重载虚函数
virtual void DrawItem( LPDRAWITEMSTRUCT lpDrawItemStruct );//可从MSDN拷贝一份示例代码
5.贴图操作(将位图显示到视图)
贴图操作步骤:
step1:创建位图
step2:创建兼容DC
step3:将位图选到兼容DC中
step4:将兼容DC的位图贴到当前DC中
实验代码如下:
//*******************************************************************
//背景擦出时调用
BOOL CGraphicView::OnEraseBkgnd(CDC* pDC)
{
// TODO: Add your message handler code here and/or call default
CBitmap bmp;
if(bmp.LoadBitmap(IDB_BITMAP1))//加载位图
{
BITMAP bmpInfo;
bmp.GetBitmap(&bmpInfo);//获取位图信息

CDC dcCompatible;
dcCompatible.CreateCompatibleDC(pDC);//创建兼容DC

CBitmap* pOldBitmap = dcCompatible.SelectObject(&bmp);//将位图选到兼容DC中

  CRect rect;
  GetClientRect(&rect);
  pDC->BitBlt(0,0,rect.Width(),rect.Height(),&dcCompatible,0,0,SRCCOPY);//1:1比例拷贝
  //pDC->StretchBlt(0,0,rect.Width(),rect.Height(),&dcCompatible,
  //0,0,bmpInfo.bmWidth,bmpInfo.bmHeight,NOTSRCCOPY);//拉伸拷贝
  dcCompatible.SelectObject(pOldBitmap);
  return TRUE;
}
else
  return CView::OnEraseBkgnd(pDC);
}
//*******************************************************************

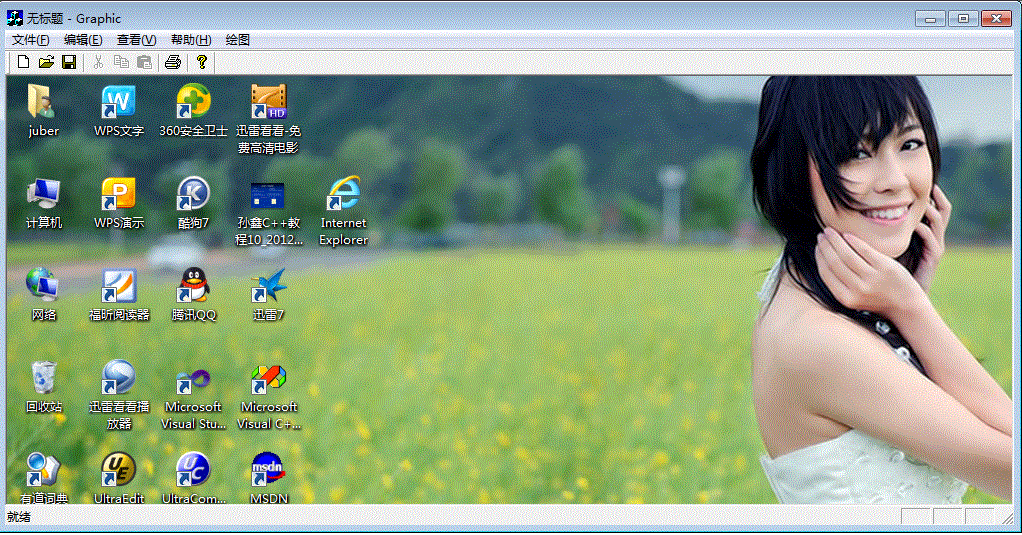

BitBlt中dwRop中参数设置为 SRCCOPY(不作更改的拷贝) ,贴图效果如下图:

BitBlt中dwRop中参数设置为 NOTSRCCOPY(反转效果) ,贴图效果如下图:

//******************************************************************************
本节小结:
1.掌握几种系统对话框的使用，尤其是如何设置其初值和获取返回值
2.掌握对话框上控件的着色
3.掌握兼容DC的贴图操作(这里有一个疑问为什么叫兼容DC 和谁兼容为什么要兼容?待解决)
