从零到一：ESP32蓝牙HID设备开发终极指南
项目地址: https://gitcode.com/GitHub_Trending/es/esp-idf 你是否想过，一颗小小的ESP32芯片就能变身成为功能强大的蓝牙键盘、游戏手柄或智能遥控器？在物联网设备制作和智能外设编程领域，ESP32凭借其强大的蓝牙功能和ESP-IDF开发框架，正在重新定义人机交互设备的开发方式。本文将带你深入探索ESP32蓝牙HID开发的全流程，从基础原理到实战项目，助你快速掌握专业级物联网设备制作技能。
为什么ESP32是蓝牙HID开发的理想选择？
在智能外设编程领域，ESP32系列芯片以其独特优势脱颖而出。首先，它集成了完整的蓝牙5.0协议栈，支持经典蓝牙和低功耗蓝牙（BLE）双模式，为HID设备提供了灵活的连接方案。其次，ESP-IDF框架提供了丰富的API和示例代码，大大降低了开发门槛。最重要的是，ESP32出色的功耗控制能力，使其成为电池供电的便携式HID设备的完美选择。
技术优势对比
| 特性 | ESP32优势 | 传统方案对比 |
|---|---|---|
| 蓝牙协议 | 双模支持（经典+BLE） | 通常仅支持单一模式 |
| 开发难度 | ESP-IDF提供完整HID示例 | 需要从零构建协议栈 |
| 功耗控制 | 深度睡眠电流<10μA | 通常>100μA |
| 成本效益 | 单芯片解决方案 | 需要额外蓝牙模块 |
ESP32蓝牙HID核心技术架构解析
要掌握ESP32蓝牙HID开发，首先需要理解其底层技术架构。ESP-IDF支持两种蓝牙协议栈：Bluedroid和NimBLE，两者在HID开发中各有侧重。
蓝牙协议栈分层架构
ESP32的蓝牙协议栈采用标准的分层设计，从上到下依次为应用层、主机层、控制器层和物理层。对于HID设备开发，我们主要关注以下几个关键层次：
ESP32蓝牙低功耗协议栈分层架构 - 从应用层到物理层的完整通信链路
应用层：这是你的HID设备逻辑实现的地方。通过ESP-IDF提供的HID API，你可以轻松定义键盘按键、鼠标移动、游戏手柄摇杆等交互行为。
GATT层：通用属性配置文件层是HID设备的核心。它定义了设备如何通过服务和特征值进行数据交换。每个HID设备本质上就是一组特定服务的集合。
GATT服务模型详解
GATT服务-特征值模型 - HID设备数据传输的核心机制
在GATT架构中，每个HID设备都是一个GATT服务器，包含一个或多个服务（Service）。每个服务又包含多个特征值（Characteristic），这些特征值就是实际的数据载体。例如：
- HID服务：UUID为0x1812，包含设备信息、报告映射等特征值
- 电池服务：UUID为0x180F，用于报告设备电量状态
- 设备信息服务：UUID为0x180A，包含厂商信息、固件版本等
这种模块化设计让HID设备的功能扩展变得异常简单。你可以像搭积木一样组合不同的服务，创建出功能丰富的复合设备。
模块化构建流程：从基础到高级
第一步：环境搭建与项目初始化
开始ESP32蓝牙HID开发前，需要准备好开发环境：
# 克隆ESP-IDF仓库
git clone https://gitcode.com/GitHub_Trending/es/esp-idf
# 安装依赖并配置环境
cd esp-idf
./install.sh
. ./export.sh
# 创建HID设备项目
cp -r examples/bluetooth/bluedroid/classic_bt/bt_hid_mouse_device my_custom_hid
cd my_custom_hid
第二步：核心配置与编译优化
使用idf.py menuconfig进入配置界面，重点关注以下关键配置：
- 蓝牙协议栈选择：Component config → Bluetooth → Bluedroid Enabled
- HID设备类型：Component config → Bluetooth → Classic Bluetooth → HID Device
- 功耗优化设置：Component config → Power Management → Support for power management
- GPIO引脚配置：根据你的硬件设计调整输入输出引脚
配置完成后，使用优化编译命令：
idf.py -DCMAKE_BUILD_TYPE=release build
第三步：HID报告描述符设计
报告描述符是HID设备的"语言"，它告诉主机设备能做什么、如何做。ESP-IDF提供了丰富的预定义描述符，也支持完全自定义：
// 自定义游戏手柄报告描述符示例
static const uint8_t custom_gamepad_descriptor[] = {
0x05, 0x01, // Usage Page (Generic Desktop)
0x09, 0x05, // Usage (Game Pad)
0xA1, 0x01, // Collection (Application)
0x09, 0x30, // Usage (X)
0x09, 0x31, // Usage (Y)
0x15, 0x00, // Logical Minimum (0)
0x26, 0xFF, 0x00, // Logical Maximum (255)
0x75, 0x08, // Report Size (8)
0x95, 0x02, // Report Count (2)
0x81, 0x02, // Input (Data,Var,Abs)
// 添加更多控制项...
0xC0 // End Collection
};
第四步：设备发现与连接管理
ESP32支持多种广播和连接参数配置，以适应不同的使用场景：
// 配置广播参数
esp_bt_gap_set_scan_mode(ESP_BT_SCAN_MODE_CONNECTABLE_DISCOVERABLE);
// 设置设备名称和配对模式
esp_bt_dev_set_device_name("My Custom HID");
esp_bt_gap_set_pin(ESP_BT_PIN_TYPE_VARIABLE, 4, pin_code);
实战项目：构建智能多媒体控制器
让我们通过一个实际项目来巩固所学知识。我们将创建一个智能多媒体控制器，支持音量控制、媒体播放和自定义快捷键。
项目需求分析
- 基础功能：音量加减、播放/暂停、上一曲/下一曲
- 扩展功能：自定义快捷键、LED状态指示、低功耗模式
- 用户体验：快速响应、稳定连接、长续航
硬件设计建议
| 组件 | 推荐型号 | 作用说明 |
|---|---|---|
| ESP32模块 | ESP32-WROOM-32 | 主控芯片，内置蓝牙 |
| 按键 | 6×6mm轻触开关 | 用户输入接口 |
| LED指示灯 | 0805封装LED | 状态反馈 |
| 电池 | 3.7V锂电池 | 供电系统 |
| 充电模块 | TP4056 | 电池管理 |
软件实现步骤
1. 初始化蓝牙HID服务
void init_hid_service() {
esp_hidd_dev_init();
esp_hidd_dev_register_app(&hid_app_param);
esp_bt_gap_set_scan_mode(ESP_BT_SCAN_MODE_CONNECTABLE_DISCOVERABLE);
}
2. 实现按键扫描逻辑
void scan_buttons() {
static uint32_t last_debounce_time = 0;
uint32_t current_time = xTaskGetTickCount();
if ((current_time - last_debounce_time) > DEBOUNCE_DELAY) {
uint8_t button_state = read_gpio_buttons();
if (button_state != last_button_state) {
process_button_event(button_state);
last_button_state = button_state;
}
last_debounce_time = current_time;
}
}
3. 发送HID报告
void send_media_command(uint8_t command) {
uint8_t report[2] = {0x00, command};
esp_hidd_dev_report_send(ESP_HIDD_REPORT_TYPE_INTRDATA,
0, report, sizeof(report));
}
4. 功耗优化实现
void enter_low_power_mode() {
// 配置深度睡眠参数
esp_pm_config_esp32_t pm_config = {
.max_freq_mhz = 80,
.min_freq_mhz = 10,
.light_sleep_enable = true
};
esp_pm_configure(&pm_config);
// 设置广播间隔为2秒
esp_ble_gap_config_adv_data_raw(raw_adv_data, sizeof(raw_adv_data));
esp_ble_gap_start_advertising(&adv_params);
}
功耗优化深度解析
蓝牙HID设备通常需要长时间运行，功耗优化至关重要。ESP32提供了多种低功耗模式，合理使用可以显著延长设备续航。
深度睡眠功耗控制

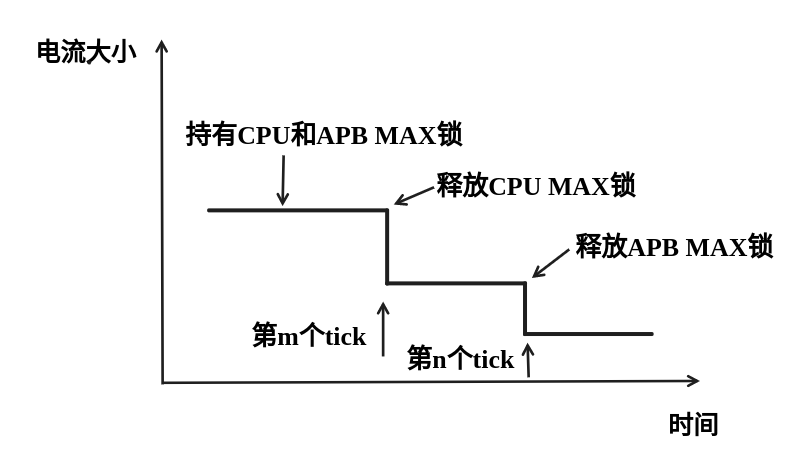

ESP32深度睡眠模式下的电流消耗变化 - 展示从活跃状态到深度睡眠的功耗递减过程
从上图可以看出，通过逐步释放CPU和APB总线的锁，ESP32的电流消耗从初始状态显著下降，最终进入深度睡眠模式。对于HID设备，我们可以采用以下策略：
- 连接参数优化：适当延长连接间隔，减少射频活动时间
- 广播策略调整：在设备闲置时减少广播频率
- 任务调度优化：合并处理任务，减少唤醒次数
实际功耗数据对比
| 工作模式 | 典型电流 | 适用场景 |
|---|---|---|
| 活跃模式 | 80-120mA | 数据传输时 |
| 轻度睡眠 | 5-10mA | 连接保持时 |
| 深度睡眠 | 10-150μA | 设备闲置时 |
| 关机模式 | <1μA | 长期存储 |
常见误区与解决方案
误区一：连接不稳定频繁断开
问题原因：连接参数设置不合理，或信号干扰严重。
解决方案：
// 优化连接参数
static esp_ble_conn_update_params_t conn_params = {
.interval_min = 0x20, // 最小连接间隔：32*1.25ms = 40ms
.interval_max = 0x40, // 最大连接间隔：64*1.25ms = 80ms
.latency = 0, // 从设备延迟
.timeout = 400, // 超时时间：400*10ms = 4s
};
esp_ble_gap_update_conn_params(&conn_params);
误区二：按键响应延迟明显
问题原因：任务优先级设置不当或去抖动处理不佳。
解决方案：
- 提高按键扫描任务的优先级
- 使用硬件中断替代轮询
- 优化去抖动算法
误区三：设备功耗过高
问题原因：未充分利用低功耗模式，或广播过于频繁。
解决方案：
// 动态调整广播间隔
void adjust_advertising_interval(bool is_active) {
if (is_active) {
// 活跃状态：快速广播
adv_params.adv_int_min = 0x20;
adv_params.adv_int_max = 0x40;
} else {
// 闲置状态：慢速广播
adv_params.adv_int_min = 0x400;
adv_params.adv_int_max = 0x800;
}
esp_ble_gap_stop_advertising();
esp_ble_gap_start_advertising(&adv_params);
}
项目创意启发：释放你的创造力
掌握了ESP32蓝牙HID开发基础后，你可以尝试以下创意项目：
创意一：智能演示遥控器
结合加速度计和陀螺仪，制作一个体感控制的演示遥控器。通过手势识别实现翻页、缩放、标注等功能，让演示更加生动。
创意二：可编程宏键盘
设计一个带有OLED屏幕的可编程键盘，每个按键都可以自定义功能。通过ESP32的Wi-Fi功能，还能实现云端配置同步。
创意三：无障碍输入设备
为行动不便的用户开发特殊输入设备，如眼动追踪、头部控制或呼吸控制的HID设备，改善他们的数字生活体验。
创意四：智能家居控制器
将HID设备与智能家居系统结合，创建一个统一的物理控制面板，通过蓝牙连接控制灯光、空调、窗帘等设备。
调试与测试技巧
实用调试工具
- ESP-IDF Monitor：实时查看设备日志，定位问题
- 蓝牙协议分析仪：深入分析蓝牙通信过程
- 逻辑分析仪：调试硬件时序问题
- 功耗分析仪：优化电源管理策略
性能测试要点
- 连接稳定性测试：在不同距离和干扰环境下测试连接质量
- 响应延迟测试：测量从按键到主机响应的总延迟
- 续航测试：在不同使用频率下测试电池寿命
- 兼容性测试：在Windows、macOS、Linux、Android、iOS等系统上测试
进阶学习路径
完成基础HID设备开发后，你可以进一步探索以下方向：
1. 安全增强
实现安全配对、数据加密、防重放攻击等高级安全特性，保护用户隐私。
2. 多设备协同
开发支持同时连接多个主机的HID设备，实现跨平台无缝切换。
3. 自定义协议扩展
在标准HID协议基础上，添加私有数据通道，实现更丰富的功能。
4. 生产级优化
学习批量生产的知识，包括固件OTA升级、质量控制、认证测试等。
立即开始你的HID设备创作之旅
现在，你已经掌握了ESP32蓝牙HID开发的核心知识。从简单的鼠标示例到复杂的自定义设备，ESP32为你提供了无限的可能性。
行动建议：
- 从
examples/bluetooth/bluedroid/classic_bt/bt_hid_mouse_device开始，熟悉基础流程 - 尝试修改报告描述符，创建自己的设备类型
- 加入ESP32开发者社区，分享你的创意和成果
- 将项目开源，吸引更多人参与改进
记住，最好的学习方式就是动手实践。选择一个你感兴趣的项目方向，今天就开始用ESP32打造属于你自己的智能外设。无论是为了学习、工作还是创业，ESP32蓝牙HID开发都将为你打开物联网设备制作的新世界大门。
当你遇到挑战时，不要忘记查阅ESP-IDF的详细文档和丰富的示例代码。技术社区中有无数开发者愿意分享经验、解答疑问。现在，拿起你的开发板，开始创造吧！
