StateSmith与draw.io无缝协作：可视化设计状态机的高效工作流
项目地址: https://gitcode.com/gh_mirrors/st/StateSmith 在嵌入式系统和软件开发中，StateSmith状态机代码生成工具为开发者提供了一种革命性的可视化设计体验。通过与draw.io的深度集成，StateSmith实现了从可视化状态机设计到高质量代码生成的无缝工作流。这种协作方式不仅提升了开发效率，更确保了设计文档与实现代码的完全一致性。
为什么选择StateSmith与draw.io组合？
StateSmith作为一个跨平台的开源状态机代码生成工具，支持多种编程语言，生成的代码零依赖且适合从裸机微控制器到复杂应用程序的各种场景。而draw.io作为广受欢迎的免费图表工具，提供了直观的图形界面和丰富的绘图功能。
两者的完美结合带来了以下优势：
- 🎨 可视化设计：在draw.io中直观设计状态机结构
- ⚡ 实时同步：设计即文档，文档即代码
- 🔄 双向一致性：避免传统开发中的文档与代码脱节问题
- 🚀 高效工作流：从设计到可运行代码的快速转换
快速入门：创建你的第一个可视化状态机
1. 环境准备与安装
首先确保你已安装必要的工具：
- .NET SDK（用于运行StateSmith CLI）
- draw.io桌面版或在线版
- 你选择的编程语言环境（C、C++、C#、Java等）
2. 创建新项目
使用StateSmith CLI快速创建项目模板：
# 克隆示例项目
git clone https://gitcode.com/gh_mirrors/st/StateSmith
# 进入示例目录
cd StateSmith/examples/Tutorial1-blank
3. 设计你的第一个状态机
在draw.io中创建新图表，使用以下基本元素：
- 矩形表示状态（State）
- 圆形表示初始状态（Initial State）
- 箭头表示状态转换（Transition）
- 菱形表示选择点（Choice Point）
draw.io中的StateSmith专用标记
StateSmith支持draw.io的特殊标记语法，让你在图形界面中直接定义状态行为：
状态标签语法
状态名称
enter / 进入时执行的代码
exit / 退出时执行的代码
事件名称 [条件] / 动作代码
例如：
LED_OFF
enter / led_turn_off();
BUTTON_PRESS / led_turn_on();
LED_ON
enter / led_turn_on();
BUTTON_PRESS / led_turn_off();
特殊关键字支持
StateSmith在draw.io中识别以下特殊标记：
$STATEMACHINE：定义状态机根节点$initial_state：初始状态$NOTES：添加设计注释$PARENT_ALIAS：父状态别名

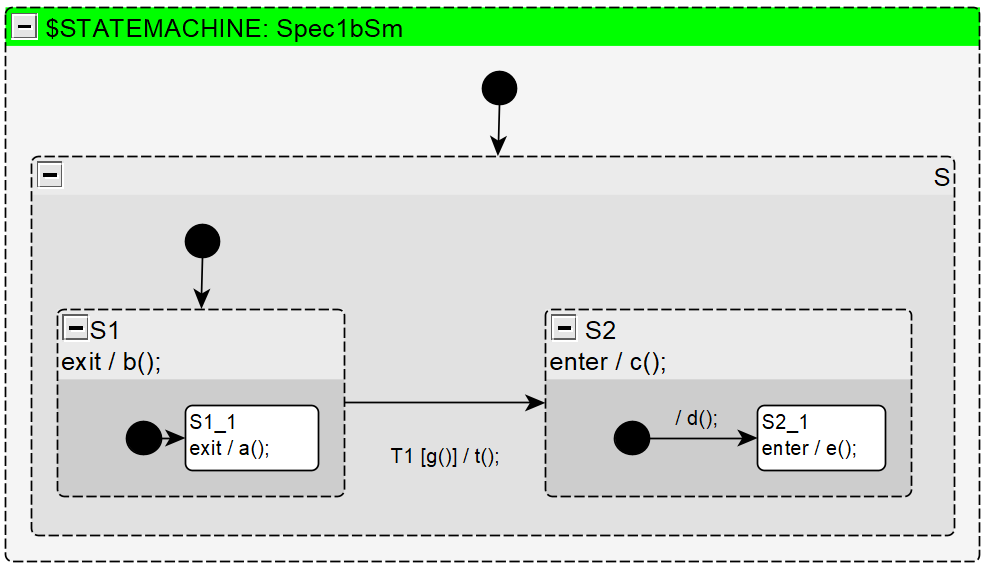

高级功能：层次状态机与选择点
层次状态机（HSM）
StateSmith完全支持UML层次状态机，允许状态嵌套，实现更清晰的设计结构：
父状态
├── 子状态1
├── 子状态2
└── 子状态3

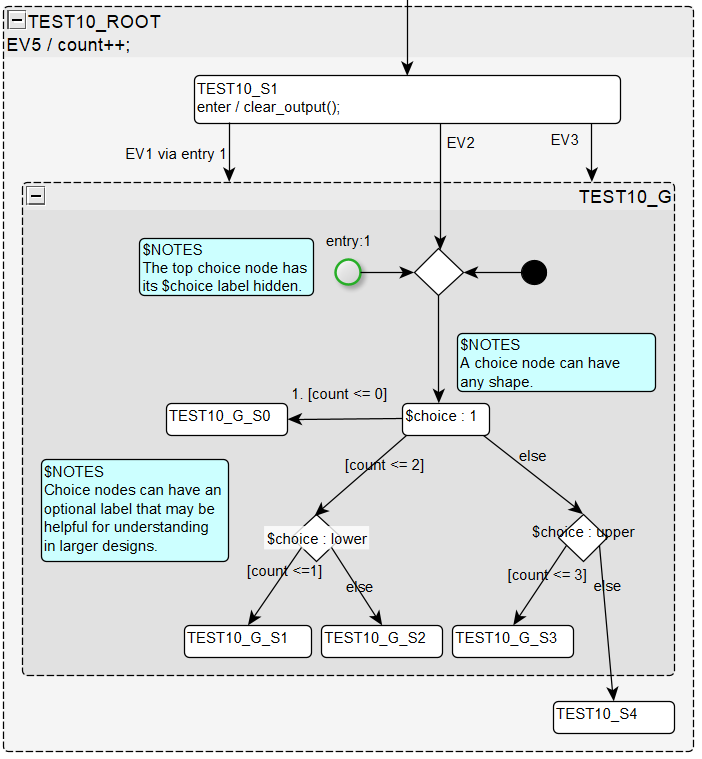

选择点与条件分支
使用选择点实现复杂的条件逻辑：
选择点
├── [条件1] → 状态A
├── [条件2] → 状态B
└── [else] → 状态C
代码生成与集成工作流
1. 从draw.io导出设计
将设计保存为.drawio.svg或.drawio格式，StateSmith可以直接解析这些文件。
2. 生成状态机代码
使用StateSmith CLI生成代码：
# 生成C代码
statesmith generate MyStateMachine.drawio.svg --language c
# 生成C++代码
statesmith generate MyStateMachine.drawio.svg --language cpp
# 生成C#代码
statesmith generate MyStateMachine.drawio.svg --language csharp
3. 集成到你的项目
生成的代码包含：
- 状态机结构定义
- 事件处理函数
- 状态转换逻辑
- 完整的注释文档

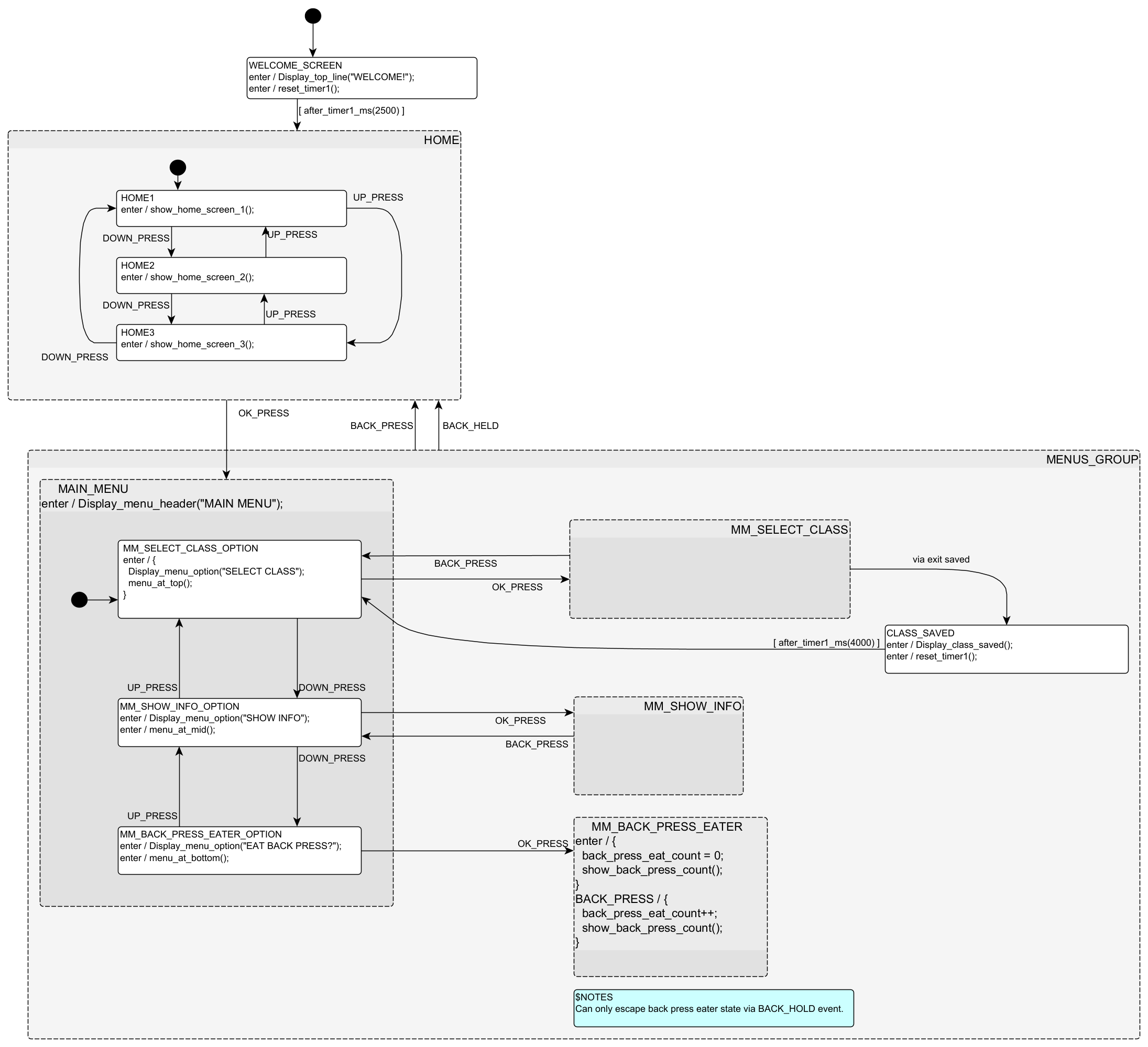

实际应用案例：激光标签游戏菜单
让我们看一个实际的应用案例——激光标签游戏菜单系统：
这个状态机展示了：
- 🎮 游戏状态管理：主菜单、游戏进行中、暂停、结束
- 🔄 状态转换：基于用户输入的事件驱动转换
- 🏗️ 层次结构：清晰的父子状态关系
- ⚡ 实时响应：快速处理玩家操作
最佳实践与技巧
1. 保持设计简洁
- 每个状态只负责单一职责
- 使用层次结构组织相关状态
- 合理使用选择点简化复杂逻辑
2. 命名规范
- 使用清晰的描述性名称
- 遵循项目命名约定
- 保持一致性
3. 版本控制
- 将
.drawio文件纳入版本控制 - 使用StateSmith的代码生成确保一致性
- 定期验证设计与实现
4. 测试策略
- 为每个状态转换编写单元测试
- 模拟各种事件序列
- 验证边界条件

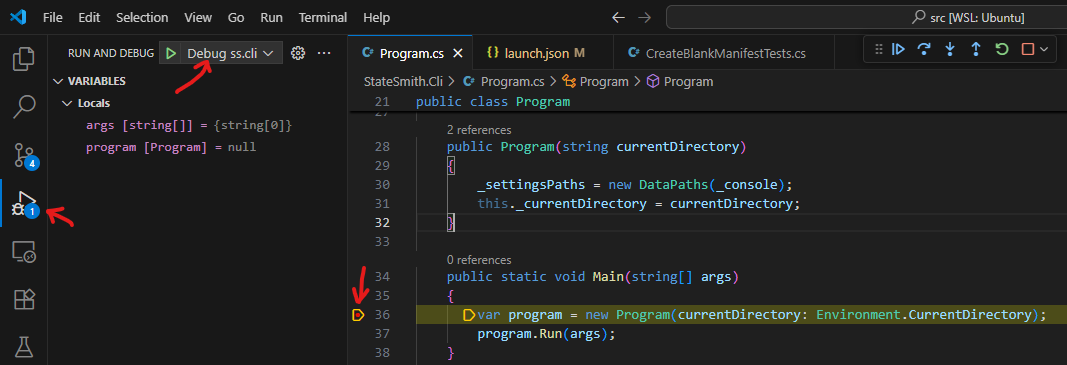

调试与验证工具
StateSmith提供了强大的调试支持：
1. 可视化跟踪
生成的状态机代码包含详细的跟踪信息，帮助你理解状态转换过程。
2. 状态机模拟器
使用内置的模拟器验证设计逻辑：
# 运行状态机模拟
statesmith simulate MyStateMachine.drawio.svg --events "EVENT1,EVENT2,EVENT3"
3. 代码质量检查
StateSmith自动检查常见问题：
- 未处理的事件
- 不可达的状态
- 循环依赖
扩展功能：自定义代码生成
1. 使用扩展脚本
StateSmith支持C#扩展脚本（.csx文件），让你自定义代码生成逻辑：
// 自定义扩展脚本
public class MyExpansions : UserExpansionScriptBase
{
string TurnOnLED() => "led_on();";
string TurnOffLED() => "led_off();";
string GetButtonState() => "read_button();";
}
2. 模板自定义
修改代码生成模板以适应特定项目需求，支持多种输出格式和编码规范。
常见问题解答
Q: StateSmith支持哪些编程语言？
A: 目前支持C、C++、C#、Java、JavaScript/TypeScript、Python等多种语言。
Q: draw.io文件格式有什么要求？
A: StateSmith支持标准的.drawio和.drawio.svg格式，确保使用正确的形状和标签语法。
Q: 如何处理复杂的状态机逻辑？
A: 使用层次状态机、选择点和扩展脚本将复杂逻辑分解为可管理的部分。
Q: 性能如何？
A: 生成的代码经过高度优化，适合资源受限的嵌入式系统，零动态内存分配。
开始你的可视化状态机之旅
StateSmith与draw.io的组合为状态机开发带来了前所未有的便利。无论你是嵌入式开发者、游戏程序员还是系统架构师，这种可视化设计方法都能显著提升你的开发效率和代码质量。
立即开始：
- 安装StateSmith CLI工具
- 打开draw.io设计你的第一个状态机
- 生成并集成代码到你的项目
- 享受设计与实现完全同步的开发体验
记住：最好的文档就是能直接生成代码的文档。StateSmith让这一理念成为现实，确保你的设计永远与实现保持同步。
通过StateSmith与draw.io的无缝协作，你将体验到：
- 📈 开发效率提升：可视化设计加速开发过程
- 🔧 代码质量保证：自动生成经过验证的代码
- 📚 文档一致性：设计与实现永不脱节
- 🎯 团队协作简化：图形化设计便于沟通和理解
开始使用StateSmith和draw.io，让你的状态机开发工作流变得更加高效和愉悦！
