毕业设计——Xen迁移相关源码阅读

	Xen中使用C实现底层核心功能，使用Python**解析输入命令**和**调用底层接口**。在Xen的源码中，与动态迁移相关的代码基本可以分为源端的save部分和目的端的restore部分。

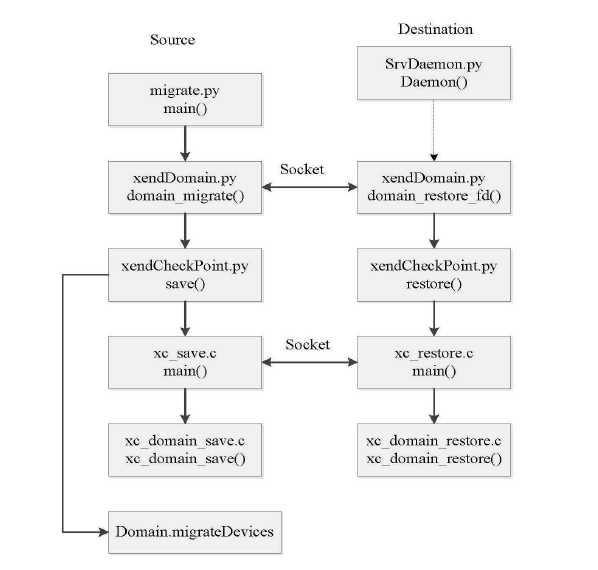

	Xen动态迁移的基本架构：
	![在这里插入图片描述](https://img-blog.csdnimg.cn/20191113101001236.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0xpYXJfMjc=,size_16,color_FFFFFF,t_70)

Save部分：（准备阶段）
1、源主机的Dom0中输入命令 xm --live migrate后，首先由migrate.py对命令的参数进行解析
2、解析后调用xendDomain.py中的**domain_migrate()**函数，确保待迁移的虚拟机存在并且正在运行中，然后在源主机虚拟机中开启影子页表。
3、同时，domain_migrate()建立源主机与目的端的socket连接，并请求迁移。

（动态迁移阶段）
4、收到目的端响应后domain_migrate()会调用xendCheckPoint.py，由**save()**函数向目的端发送SIGNATURE和配置文件，并创建子进程调用xc_save.c完成内存迁移（内存迭代拷贝以及停机拷贝都是在xc_domain_save()函数中完成的，Pre-copy算法就包含在该函数中）
5、在内存迁移进入停机阶段时，由xendCheckPoint.py调用migrateDevices完成设备的迁移及其一系列后续操作

（结束迁移阶段）
6、源主机如果收到目的主机的迁移完毕信号，则调用testDeviceComplete（）函数来确认是否所有需要迁移的信息都迁移成功，如果成功，则断开socket，至此，虚拟机迁移结束

Restore部分：
1、Xen的虚拟机监视器启动时会通过SrvDaemon打开8002端口监听
2、在与源主机建立socket连接后由domain_restore_fd()调用xendCheckPoint.py完成迁移内容的接收和目的虚拟机的启动。
3、在接收到源主机的配置文件后，restore（）函数回味虚拟机创建image并分配内存等资源，类似的，主要的迁移内容接收工作由新建子进程使用xc_restore.c完成。
4、最后，目的端虚拟机生成CPU id，向源主机发送确认信号并启动虚拟机，迁移完成。

从整体上来看，内存迁移的过程主要由三层循环组成：
1、最外层循环控制迭代次数
2、中间层循环控制查询内存页是否为脏页
3、最里层循环作为中间层的辅助，负责完成内存页的分批发送
